    中盛建筑鋼品鋼筋桁架樓承板型號規格及參數尺寸大全

    編輯日期:2022/4/30 瀏覽:4584 次

    鋼筋桁架樓承板是將樓板中的鋼筋在工廠加工成鋼筋桁架,并將鋼筋桁架與鍍鋅壓型鋼板焊接成一體的組合模板。在施工階段,鋼筋桁架樓承板可承受施工荷載,直接鋪設到梁上,進行簡單的鋼筋工程便可澆筑混凝土。
    由于完全替代了模板功能,減少了模板架設和拆卸工程,大大提高了樓板施工效率。由于鋼筋桁架樓承板具有經濟、便捷、安全、可靠的特點,可廣泛用于多層廠房、高層鋼結構樓宇、各種不規則樓面、混凝土結構、高速鐵路等結構和建筑領域。

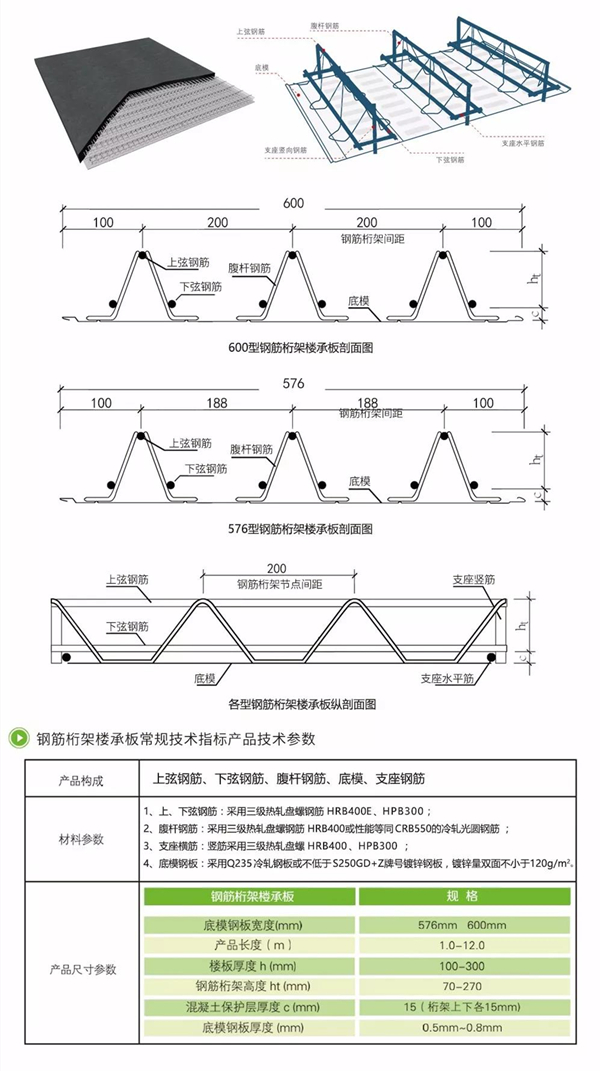

    一、鋼筋桁架樓承板的構成
    鋼筋桁架是由三根拉直的鋼筋按三角形布置,通過兩根通長波浪形彎曲的腹桿鋼筋電阻點焊連接成型。如腹桿鋼筋的下折角不側向彎曲,稱為直角桁架;如腹桿鋼筋的下折角有側向彎曲,稱為彎角桁架。L型鋼封邊板應用于樓板邊、洞口邊,起包邊作用。
    1、材料參數
    鋼筋桁架樓承板由上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋構成。
    上、下弦鋼筋:采用三級熱軋盤螺鋼筋HRB400、HRB300;
    腹桿鋼筋:采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋;
    支座橫筋:豎筋采用三級熱軋盤螺HRB400、HRB300;
    底模鋼板:采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板,鍍鋅量雙面不小于120g/㎡ 。
    2、產品尺寸參數
    上弦鋼筋直徑的規格在6~12mm;下弦鋼筋直徑的規格在6~12mm;腹桿鋼筋直徑的規格為4~8mm;鋼筋桁架高度h的規格為70~270mm;支座水平鋼筋直徑的規格為8,10mm。
    規格
    底模鋼板寬度:576mm、600mm;
    底模鋼板厚度:0.4mm-0.8mm;
    樓承板長度:1.0m-12.0m;
    樓板厚度:100mm-300mm;
    鋼筋桁架高度:70mm-270mm;

    混凝土保護層厚度c:15mm、20mm。

    二、鋼筋桁架樓承板的型式
    鋼筋桁架樓承板由上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋構成。基于這一型式,主要所呈現出的優勢特點為:
    第一,能夠充分將雙折邊鋼筋桁架樓承板的優勢作用;
    第二,鋼筋桁架與“M”型肋焊接,在板底部分形成焊點,而這一焊點不會對鍍鋅層造成破壞,確保地板美觀度;
    第三,相應焊接肋能夠促使焊接點的厚度隨之增加,這就促使焊點的整體承載力隨之提升,強化了鋼筋桁架樓承板的性能。
    鋼筋桁架樓承板底模雙折邊設計有效增強板邊強度,運輸和施工邊緣不易彎曲變形;保證產品邊緣平直,底模扣接更容易;提高底模搭接密實度,有效防止漏漿。
    三、鋼筋桁架樓承板的型號
    鋼筋桁架樓承板型號表

    四、鋼筋桁架樓承板的優勢
    (1)高層、超高層結構:高層和超高層建筑不僅對結構質量有十分嚴格的要求,且對工期和現場安全有特別要求。鋼筋桁架樓承板同時具有施工模板和受力筋“雙重角色”,能夠在高層和超高層建筑施工中充分發揮優勢。高層建筑采用鋼筋桁架樓承板,可形成多個相對獨立、安全的工作面,提高施工進度。
    (2)雙向板結構:相對于壓型鋼板,做雙向板設計與施工方案對鋼筋桁架樓承板非常有利。在不增加樓板厚度的前提下,鋼筋桁架樓承板可在現場做雙向配筋,很容易實現雙向板設計要求。
    (3)無支撐方案大跨度結構:鋼筋桁架樓承板憑借其鋼筋科學合理的力學設計,適當調整鋼筋型號,可實現5m的大跨度無支撐使用要求。
    (4)有支撐方案大跨度結構:在大板跨應用中,為節省成本,鋼筋桁架樓承板可采用小型號鋼筋,施工過程中,在澆筑混凝土之前,在樓板跨中設置簡單的臨時支撐,即能滿足施工需要,同時又能保證達到使用階段樓板強度要求。
    (5)厚板結構:厚度200mm以上的板,由于鋼筋桁架樓承板下層鋼筋在使用階段參與受力,上層鋼筋不參與受力,因此,樓層上層受力鋼筋可選擇在現場配置,極大減少現場鋼筋制作、安裝、綁扎的工作量。
    (6)多層鋼筋混凝土結構:在鋼筋混凝土結構中應用鋼筋桁架樓承板,可減少現場支、拆模板工作量,從而大大加快工程進度,減少現場勞力投入。
    (7)平面不規則的特殊造型結構(圓形、橢圓形、其他異形):此類結構為復雜受力雙向板結構,不僅承擔豎向荷載,還須承擔水平拉力;此外,由于結構不規則,樓面施工的支撐問題往往難以解決,采用鋼筋桁架樓承板可以很好地解決這些問題。
    (8)坡屋面結構:對于斜坡屋面,可以采用鋼筋桁架樓承板來鋪設屋面板,樓承板可順坡或平行鋪設。
    (9)一般住宅建筑底模拆除方案:一般住宅建筑底模可采用0.4mm厚冷軋鋼板,由于鋼筋桁架樓承板的底模在使用階段不受力,當樓板混凝土澆筑并養護好后,可拆除底模鍍鋅鋼板,做好底面處理,可達到與現澆混凝土樓板底面相同效果。冷軋鋼板回收率在99.9%,有效的實現了能源再利用。
    五、鋼筋桁架樓承板施工特點
    (1)經濟:選材經濟、綜合造價優勢明顯;適用于大板跨,減少建筑成本;工期短,大大減少現場人力成本;減少現場模板工程,降低施工投入,進而能夠借助鋼筋桁架樓承板施工來提升工程施工的經濟效益,凸顯出了這一施工的經濟性。
    (2)便捷:鋼筋桁架樓承板施工采用廠家預制現場拼裝施工,運輸、安裝簡易方便,施工工序簡單,無需對建筑物外表面進行繁瑣的預處理。現場無需鋼筋成型制作,減少60%~70%鋼筋綁扎工作量,減少或無需支模、拆模,極大縮短施工周期。施工過程對周邊住戶的生活和工作均不產生任何影響。整體而言,該施工能夠以便捷的施工來縮短工期,并保護周邊環境,提升了施工的綜合效益。
    (3)安全:力學性能與傳統現澆樓板基本相同,樓板抗裂性能好;組合樓板的耐火性能優于壓型鋼板組合樓板;樓承板底模不參與使用階段受力,無需考慮防火、防腐問題;樓板雙向剛度相近,強化了建筑的安全性,延長了建筑的使用壽命。
    (4)可靠:受力模式合理,施工質量容易保證;鋼筋排列均勻,鋼筋間距及混凝土保護層厚度有保證;可調整鋼筋和桁架尺寸,可雙向配筋,適用于各類型結構需要;栓釘和底模的焊接質量更容易保證。
    六、鋼筋桁架樓承板施工材料
    以其在現澆筑混凝土結構施工中的應用為例,其所涉及到的關鍵施工工序?yàn)椋毫轰摻罱壴浅邪迮R時支撐系統以及樓承板安裝。而各個工序施工質量的高低以及相應施工方法落實的規范與否,將對會鋼筋桁架樓承板施工工藝落實的完善與否產生直接影響,進而影響到了整個建筑施工的質量與效益。
    在實際施工的過程中,所采用的主要施工材料為:樓承板鋼筋桁架,而這一桁架的構件為:上弦鋼筋、下弦鋼筋。腹桿鋼筋、地膜以及支座筋,在長度與寬度的控制規格上為:1.0米-12.0米/590毫米;在施工中所使用的主要機械設備為:切割機。自制鋼筋扳手。
    七、鋼筋桁架樓承板施工流程
    第一,在施工工藝流程上。首先要針對剪力墻的內模與外模部分進行制度,并實現固定,然后實現系統的搭建并綁扎梁鋼筋,在此基礎上實現樓承板鋪設并進行固定;再次,實現樓承板的穿筋并要預留洞口與預埋管線;最后,對隱蔽工程施工部分進行驗收后,對內外模板進行校正并再次進行緊固處理,在此基礎上落實澆筑混凝土施工工序。在實際施工的工程中,要基于這一施工工藝流程下,抓住施工要點,按照相應施工工藝要求來落實相應的施工,同時要強化質量控制工作的落實,針對每完成的工藝部分進行階段性的驗收,在發現問題時需要及時停止接下來的施工,對該工序進行完善,通過動態化監管工作的開展來確保施工質量,并實現施工效益的最大化。此外,還需要強化對施工現場施工安全的管理,確保實現安全且文明施工,并要針對施工材料進入施工現場后的堆放工作進行嚴格監管,保證施工質量與施工效益。
